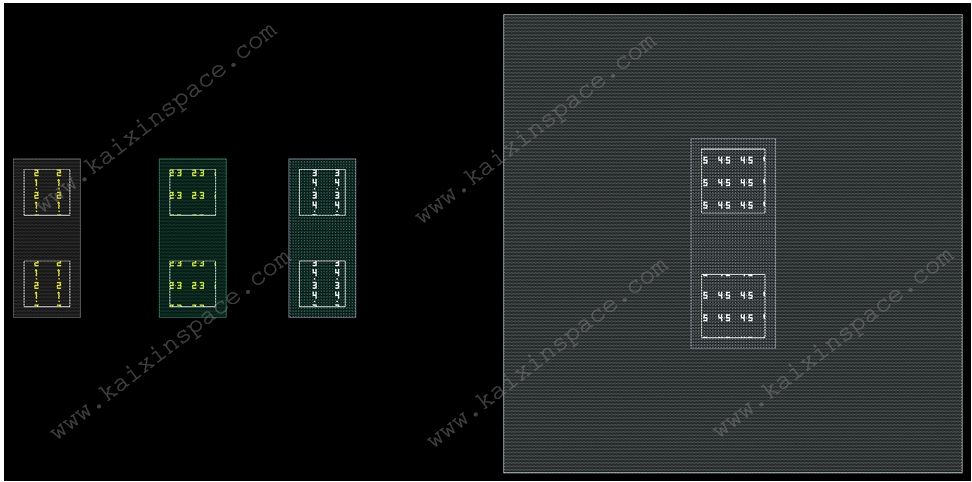

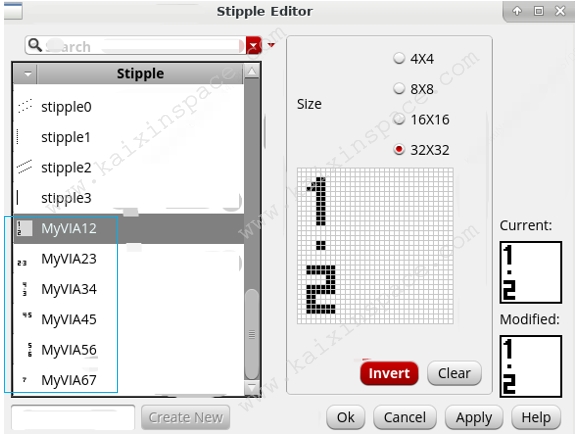

Virtuoso 版图小技巧

解决办法：在layout xl界面里，菜单栏Options—Layout XL…—Connectivity—Limits—Annotation Limits—Maximum number of opens：By net 中数值改大点即可（默认100，比如：改成500、1000……都可，自己根据需要修改。）然后Update Binding下即可。

8、快速查看层面积和相关密度大小

layout界面中，按如下图片操作。

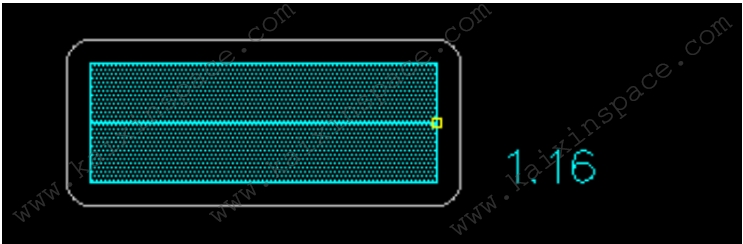

9、标尺删除

Cell在测量后自动删除标尺。

按下”k”键，然后按”F3″,在弹出的对话框中把”Savable Measurement”去掉勾选即可。然后cell在保存关闭后，cell中没有删除的标尺都会自动删除。

10、Layout XL状态下几种原理图net和版图net同步高亮的方法

(1)在原理图界面，按下快捷键“9”，然后按“F3”，勾选layout，可实现在原理图中高亮net，对应的版图中的net也同步高亮；

(2)在原理图界面中点击对应net，版图中net自动高亮；要想在版图界面中点击对应net，原理图中的net也自动高亮，需要按如下设置即可；

(3)在layout界面中，鼠标放在net上会自动高亮，对应原理图中的net也会自动高亮，按如下图片设置即可。

11、快速选择多个器件

在画版图时，有时需要选中几组左右跨度很长的器件，但很容易又选到其他东西，可以按如下操作；

鼠标左键按住不放，先拖动一小段距离后，再单击一下鼠标右键，然后鼠标左键放开，此时可以看到一个可以使用滚轮任意缩放的方框。此方法可以用在Move、Copy、Align、Stretch等命令下。

12、避免共源或共漏出现Contact孔和Metal消失情况

在virtuoso开启自动吸附功能（Options-Editors-Editor Controls-Abut Server）后，如果进行共源或共漏的net未连接到其他地方，这种情况下就会出现Contact孔和Metal消失情况。

如何避免：在layout界面，菜单栏Options-Layout XL 在弹出的对话框中找到Generation选项在Auto Adjustment 栏下勾选上Preserve terminal contacts即可。

13、准确选择器件

版图中一堆东西不知道怎么快速选中，鼠标放在此区域中右键选择（De）Select Under cursor，这样鼠标下面所有的objects都会弹出来，然后选择想要的即可。

14、Pcell 编辑

在layout界面，菜单栏Options—Display中勾选Stretch Handles，可以调整pcell 器件的S/D的contact孔数及调整其他参数。

15、自动弹出命令Options

在CIW（Cadence Interaction Windows）窗口，Options—User Preferences—Command Controls—勾选Options Displayed…即可实现按下命令自动弹出对于编辑窗口，省去再按“F3”键。

16、在原理图中高亮同一个net相连的器件

在CIW(Cadence Interaction Windows)窗口中，执行如下代码；然后再点击原理图中的net，会看到所有与net相连的器件都被高亮了。

auProbeAddDevsForNet()

17、Layout XL 下打开飞线和隐藏飞线

当schematic和layout一一对应后，此时可以使用飞线功能方便连线；在layout窗口中菜单栏，找到Connectivity-Incomplete Nets-Show/Hide Selected，然后在schematic界面或者layout界面点击想要显示的net，按shift可多选。

18、复制底层对象

大家肯定知道复制的快捷键”c”，但这个功能只能复制本层的对象，要想复制底层的对象需要用到Yank功能，如下图。

19、检查layout中单孔的方法

我们知道一般模拟版图中都要求两个孔，但有时候画图的时候也会出现单孔的地方，我们可以用如下方法来检查出layout中单个孔；

Layout窗口中，按“Shift+s”，打开搜索框，按如下图设置即可。

20、一次打多个lable

在layout窗口中，按“L”快捷键，调出对应窗口，按如下图设置即可。

21、子cell查看

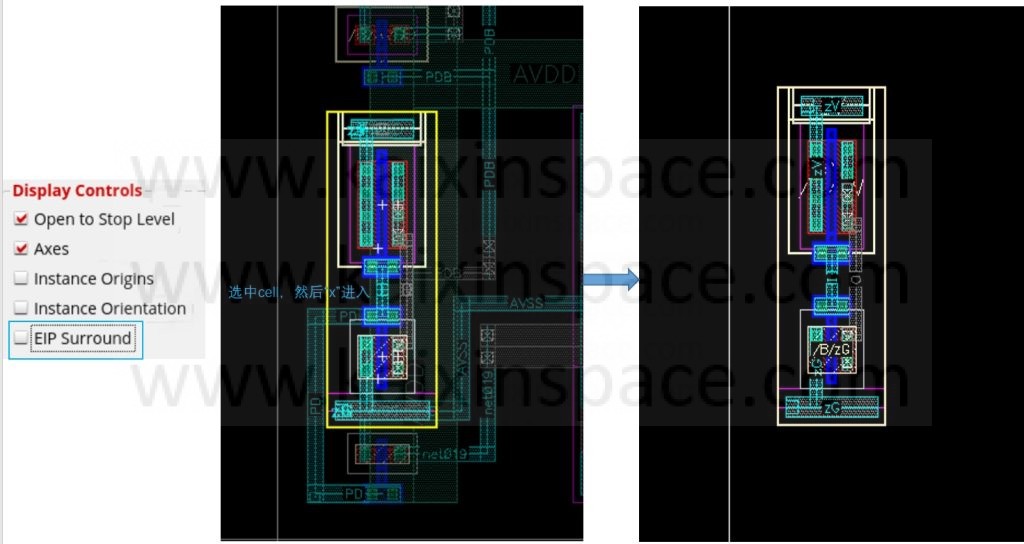

Layout窗口中，按如下图设置，这样每次按“x”查看子cell时，电路图对话框中就不会总是弹出单个窗口，而是在一个窗口中弹出多个tap。这样查看多个子电路也不怕混乱。

22、你动我也动，Copy Family功能

Layout 窗口下，按快捷键“c”,再按“F3”，然后按如下图蓝框勾选即可；

23、器件保护

在layout设计的时候，总是有时候会不小心动一下其他器件，在virtuoso里面可以将某一个cell或者几个cell变成位置固定，不可移动。按如下图设置即可。

24、关闭线自动吸附

按如下设置即可；

25、Layout XL中产生pin和lable的两种方法

（1）在layout窗口中，左下角点击相关图标，如下蓝色框，然后点击原理图中对应的pin，再回到layout窗口中按”F3”，进行相关设置，具体请参考视频。

（2）首先生成lable，然后再根据对应的lable自动生成对应的pin。

按下快捷键“L”，在弹出的对话框中进行相关的设置，并在对应的器件或net上生成label。最后在layout菜单栏中选择Tools—Create Pin From Lable……，然后在弹出的对话框中做相应的设置即可。具体操作请参考视频。

26、在原理图中高亮同一器件所有相关的net

在CIW(Cadence Interaction Windows)窗口中，执行如下代码；然后再点击原理图中器件，会看到所有与器件相连的net都被高亮了。

auProbeAddNetsForDev()

27、调整virtuoso标题栏显示

当我们打开多个virtuoso项目时，我们会发现每个项目的标题栏显示的都是一样的，很难区分项目名，对能准确找到想要的项目造成了很大的困难。

解决办法：可以在.cdsinit文件中增加如下代码即可将项目名顺序放到最前面；

envSetVal("designEditor.window" "windowNameFormat" 'string "Cell:%c Lib:%l - %v %a %m")

其中：

%c 代表cell name

%l 代表labrary name

%v 代表view name

%a 代表应用名称，如：Virtuoso Layout Suite XL

%m 代表编辑状态，reading或editing

单个virtuoso项目调整后标题栏顺序：

28、隔库检查（3种方法）_{2024-12-09更新增加”方法2″和”方法3″}

方法1：避免测试库或其他库中cell被调用，在完成模块后需做隔库检查。按如下图操作，在得出的summary文件中 “instance statistics”栏查看即可。（请注意：此方法只能检查当前层调用库的情况，底层的隔库无法查出）

方法2：请按如下图操作即可。

方法3：（最直观）

在Library Manager界面，请先在View栏选中需要检查隔库的Top_Layout，然后依次点击 Edit—Copy Wizard—Exact Hierarchy，再请按如下图操作；

更多详细操作请参考本站文章：“Copy”的进阶之路（Virtuoso）

29、修改库中最大可包含的cells数量

当我们导入较大的gds文件时，会发现设置的目标库会自动变成多个，这是由于每个库中的cell数受限，需要修改。如下图：

30、快速查看版图中相关信息

做版图的应该都会知道，在画版图的过程中会建立各种group和一些层次的blocks，做起来的时候确实方便，但可能过段时间查找的时候却感觉比较混乱，按如下图可以快速清晰查看版图中你需要的信息（例如：cell name、group name…）。^_赞一个

31、Bus线直角变45度角

菜单栏Edit—Wiring—Wire to 45，如下视频；

32、添加virtuoso内置logo工具

在.cdsinit文件中写入如下代码：

envSetVal("layout" "enablePGTextAndMaskLogo" 'boolean t)

或在.cdsenv里写如如下代码：

layout enablePGTextAndMaskLogo boolean t

重启virtuoso，打开layout会发现在菜单栏Tools下出现Mask Logo选项；点击弹出对应对话框，进行相关设置即可。

生成的logo会以cell 的形式出现。

33、导出Pad坐标

打开对应layout文件，菜单栏Tools—Pad Opening Info…，相关说明如下图：

点击Apply，可以看到相关pad坐标已导出。

Tips：默认reporting的路径是没有写权限的，请将路径更改为自己路径下，不然可能会出现坐标不改变的情况。

34、器件翻转（Flip）和旋转（Rotate）

在Virtuoso中，默认翻转和旋转都是以选中objects的组合中心去执行相关命令，按如下图设置可以让选中的objects以各自的中心去执行相关命令。

35、连续多次测量距离

按下快捷k，然后“F3”，按下图选择相关功能，可实现连续多次测量。

36、减少换层的数量

可以看到下图中的层数量只有使用的layer，其他的层将不显示。

37、删除版图中空白区域

在CIW中运行以下命令即可：

foreach(st geGetEditCellView()~>steiners dbDeleteObject(st))

38、copy器件时，保持和原器件相同的连接关系

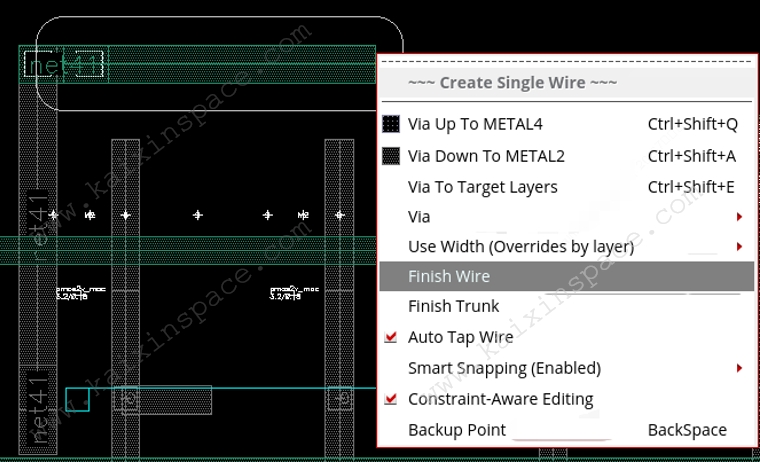

39、Creat Wire中开启自动吸附Pin、Via功能

40、查看层级schematic时直接进入下层，无对话框确认

快捷键e，然后按F3，选择use viewNameList项

可在菜单栏Options—Editor，Commands栏View Name List指定view的顺序。

相关view类型：

schematic symbol vhdl functional abstract layout synthesis

也可在cdsenv文件中对应设置为默认项：

schematic descendTarget string "use viewNameList"

41、Layout XL 自动创建底层cell layout

Top layout 界面中，菜单栏Launch—Configure Physical Hierarchy..

选中对应cell 右键Create/remove VLGen

42、保持float net name名不被取消

菜单栏Connectivity—Layout XL Options；

43、取消shape的sticky property

当手动给某个shape 赋予自定义net name 时，会发现此shape连接到其他net name的shape时，不会自动变成其他shape的net名，需要按如下方式设置，才可以。（勾选Remove….）

44、Creat Via时，自定义增加或较少via的数目及via排列的形状

45、一次性画出不同层次组合的metal

菜单栏Create—Wiring—Bus，然后按”F3″，按下图蓝色框中对应设置进行设置即可。

（1）一次性画出3层重叠的metal；

（2）一次性画出不同层并错开的metal；

结合”Number of Bit”栏与”Custom Layer Pattern” 栏中的内容，请根据需要自行调整，以达到想要的效果。

46、修复Layout XL 状态下调出的电阻值与原理图中电阻值的误差

原理图中电阻值精确到小数点后两位，当我们Layout XL调出对应的电阻时会发现调出的电阻值只精确到小数点后一位，导致最终LVS时报错。

请在调入前进行如下图设置即可：

Layout XL 界面，菜单栏Options-Layout XL…；

47. Stretch 拉伸时，使金属线上的过孔和金属线一起移动

按下快捷键“s”，然后按F3，按如下图设置即可。

48. 任意形状的Poly或metal，转化为pin（对象需要具有polygon属性）

如果属性不是polygon，请先进行属性转换操作：菜单栏Edit—Convert—To polygon。_{(2024-11-13_update)}

Layout界面，菜单栏Create-Pin…，在弹出的对话框中按如下图设置，然后双击对应需要转化的对象即可。

49. Layout_XL下，不调用cell，只调用管子

在配置好Configure Physical Hierarchy情况下，请按如下图操作。

50. Layout_XL 下，实时查看版图中剩余未放置的instance和pin

菜单栏 Connectivity—Generate—Selected From Source…，在弹出的对话框中，按如下图查看即可。

51. 选择模式中”Enclosed“与”Crossed“的区别

菜单栏Options—Selection…，弹出对应的对话框，”Area Selection Controls“为相关命令的区域；

选择”Enclosed Figures“：表示按住鼠标左键，然后拖动，需要全部框选住相关的对象，对象才能被选中，这也是软件默认的设置；

选择”Crossed Figures“：表示只要按住鼠标左键滑过相关对象（不需要全部被框住），对象即可被选中；典型的应用场景如下：

当需要切断一组有多层金属重叠的长线时，使用”Crossed Figures“设置，可以很快选中需要切割的对象；而”Enclosed Figures“设置不易一次性选中。

52. Virtuoso窗口与鼠标指针的交互^{_{（本质是linux系统对window的控制）}}

打开linux（CentOS）系统window 设置，Applications—Settings—Window Manager，弹出对应对话框。

Focus model：控制鼠标指针移到对应窗口时，是否需要再次单击鼠标左键才识别对应窗口。

Click to focus：表示鼠标指针需要再次点击才能识别对应窗口；

Focus follows mouse：表示鼠标移到哪个窗口，对应的窗口就会被识别到。

New window focus：表示当有新的窗口打开时，鼠标指针会自动跳到对应新的窗口中。

Raise on focus：表示当鼠标指针移动到哪个窗口（无需再次点击），对应的窗口就会被显示到屏幕的最前面。

Raise on click：表示当鼠标指针点击哪个窗口时，对应的窗口就会被显示到屏幕的最前面。

Short——Long：表示识别的反应时间的长短，可自行调节。

以上建议读者自行操作体验。

53. 版图亮度调整（护眼）

菜单栏Options—Display Options，按如下图设置即可。

54. 在原理图中查看各个库中使用的cell情况或使用的器件类型

打开对应原理图（需要有编辑权限），按如下图操作即可。

55. 版图中尖括号“<>”替换方括号“【】”的两种方法

方法1：在CIW界面，菜单栏File—Import—Stream…，在弹出的对话框中，点击More Options选项，按如下图操作即可；

方法2：在版图界面中，Shift+s，调出对应对话框，按如下图设置即可。

56. 调整lvs rule中的器件匹配精度

一般lvs rule中默认原理图器件和版图器件要完全匹配才能过lvs，但在实际案子中，可能会存在调整匹配精度的情况。比如：版图中存在dnw时，寄生出来的diode大小（如下图所示）。

请打开对应lvs rule 找到，如下图语句，规则默认完全匹配（0），可以自己根据需要调整对应参数；

57. 指定导出网表的pin顺序

在CIW窗口，按如下图设置即可。

最后在导出cdl时，请注意以下图片设置。

58. 在layout界面快速替换库名称

在layout界面shift+s，调出对应Find/Replace对话框，然后按如下图设置即可；

59. 鼠标指针快速跳转到指定坐标处

在layout界面先按下”k”或者”p”快捷键，然后在菜单栏对应的X和Y栏处，填写想要调整的坐标，最后按下Enter即可。

60. 使用Align功能（快捷键“A”），额外设置一个对齐Spacing距离，使其在”No Spacing”之间可以快速切换

步骤1：设置快速切换的快捷键”x”,并写入对应的skill语句，如下；

hiSetBindKey("Layout" "<Key>x" "leSetEnv(\"quickAlignspacingType\" if(leGetEnv(\"quickAlignSpacingType\" )==\"user\" \"none\" \"user\"))")

步骤2：返回layout界面，按”A”,然后按”F3″，在”User Spacing”一栏设置一个想要的距离，最后在按下步骤1中设置的快捷键”x”，尝试多次按下”x”后，可以发现能快速切换。

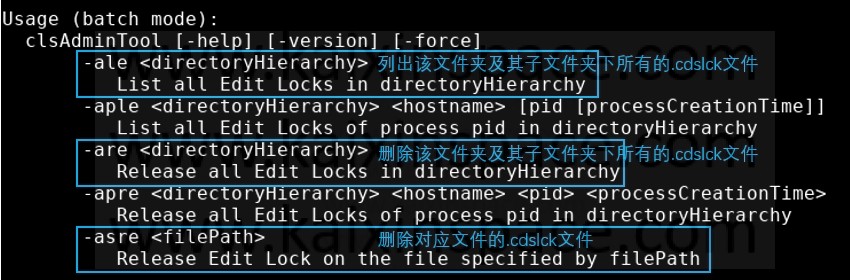

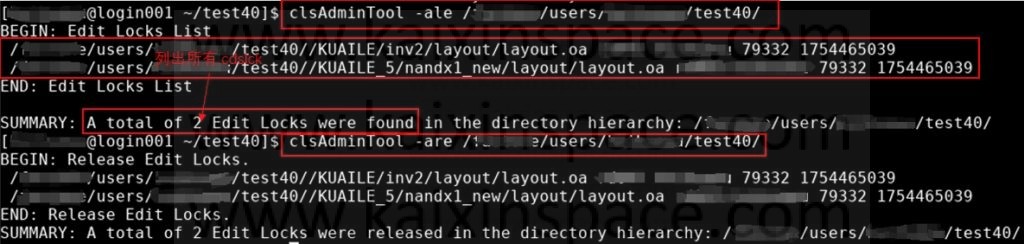

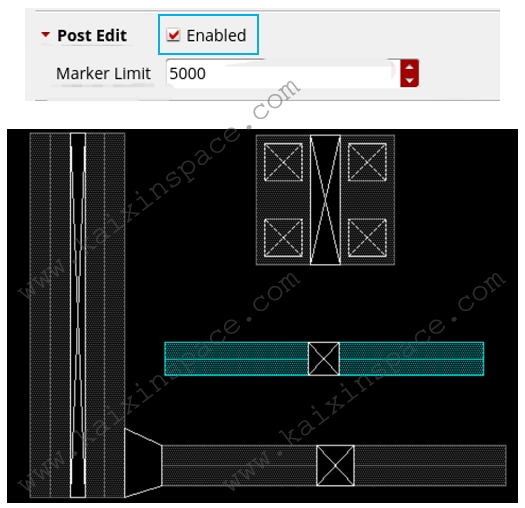

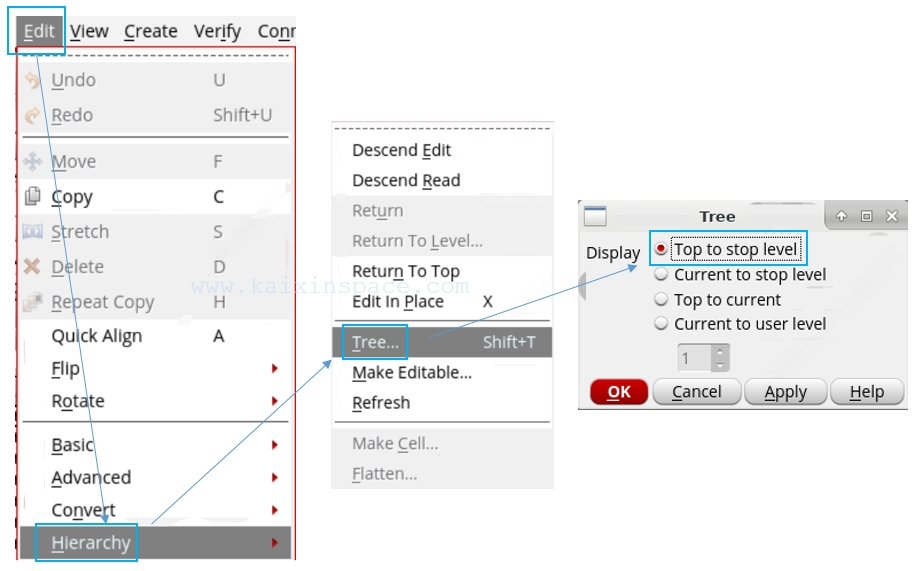

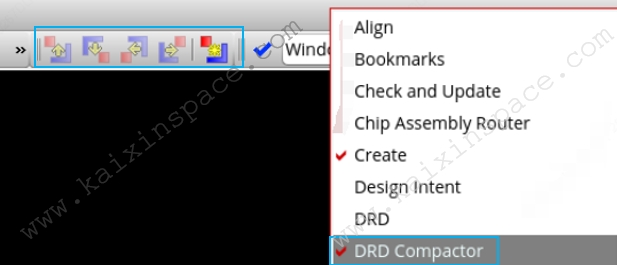

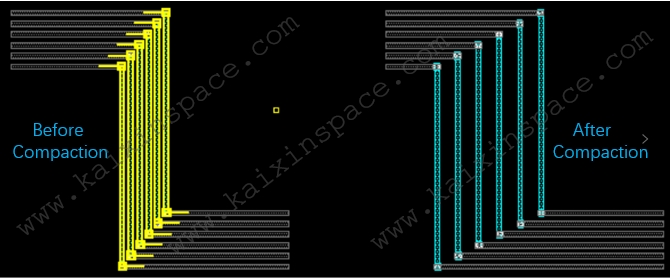

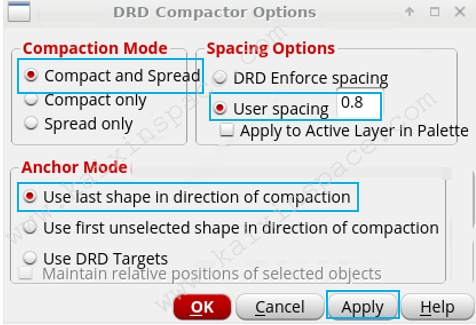

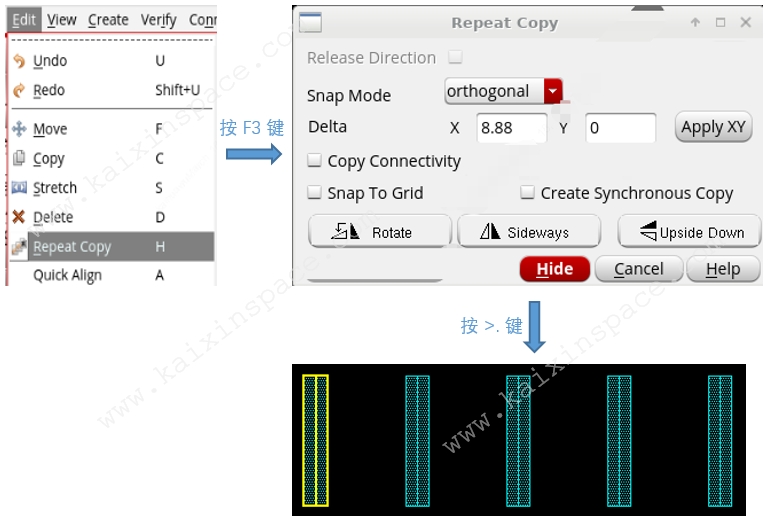

连载中…
