01 背景说明
在绘制版图时，布局阶段我们就会考虑保护一些敏感电路不受其他信号干扰时，往往会在敏感电路的周围增加guardring，来隔离噪声的入侵；亦或是防止噪声电路将噪声信号传导出去，我们也会在噪声电路附近增加guardring。然而virtuoso软件本身只自带了单排孔（contact）的guardring，但往往单排孔的ring隔离效果不是很好，需要用到多排孔的guardring。故此篇主要介绍多排孔的制作教程。以下是详细教程：
02 详细教程
打开layout界面，按如下步骤操作：
步骤1:在LSW（Layer Selection Window）选中有源层（OD），因为制作guard ring一般都是以有源层为参考层；
- 不同工艺的有源层命名不一样，一般有OD、DIFF、AA名称等；
- 请时刻记住有源层为参考层；
步骤2：在layout界面点击Create-Multipart Path，然后按F3，弹出如下对话框，在Template Name中命名对应制作的guard ring名称；此例中命名为：test_psub。 在Width中填入要制作guard ring的宽度。
Tips：Choppable代表guard ring是否能被切割，勾选表示guard ring能被切割，反之不能切割；

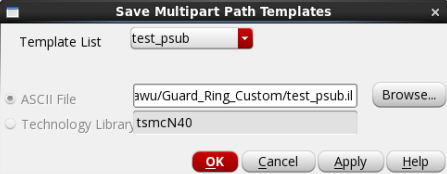

点击Save Template…在弹出的对话框中确认名称是否和步骤1中的名称一致，再点击ok保存对应制作的模板，以便下次可以调用，注意：此处命名后缀为.il；
Tips：后续操作中要记住时刻别忘记点击保存，以便防止相关数据丢失。
步骤3：开始编辑guard ring主体，点击Subpart，弹出如下对话框；
- Offset Subpath：生成Add后的层，可以偏移，不随参考层改变；
- Enclosure Subpath：生成Add后的层，不可以偏移，随参考层改变而改变；
- Subrectangle：打Contact孔；
相关功能解释请见下文Tips3，建议请先看完Tips3，再从步骤4开始看。

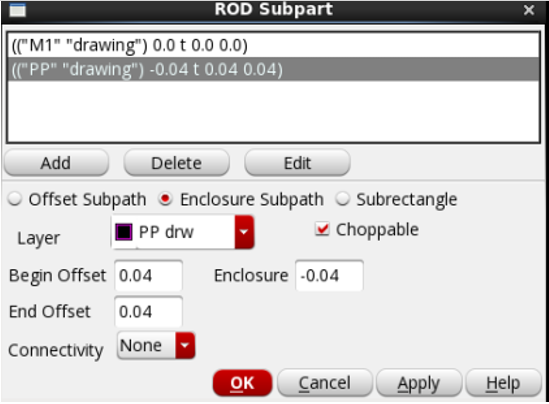

步骤4：点击Enclosure Subpath选项，在Layer中 选择PP drw，然后在下方填入合适的值，然后再点击Add，同样操作添加M1 drw层，可看到上面已出现我们添加的层。
步骤5：点击Subrectangle选项，在Layer中选择CO drw层，然后在下方填入合适的值，在点击Add，Cotanct就添加完成了，此例做两排CO，故需添加两行CO。 至此test_pub guard ring 设置完成（注意保存）。
注意：修改层相关参数时，需先选中对应层，然后在下面修改对应数据，最后点击Edit保存即可。
步骤6：回到layout界面，单击鼠标左键画出guard ring，并按Enter结束；
Tips1：所添加的层需根据不同类型的guard ring（P型、N型、DNW型） ，进行选择；
Tips2：各层中的数据需满足对应DRC要求，建议提前打好草稿，这样制作起来会更顺利；
Tips3：由于Offset Subpath使用不多，故此处以Enclosure Subpath和Subrectangle做详细说明；
（1）Enclosure Subpath（见图1）：
1、Begin Offset和End Offset值可正可负，正的值代表当前层在guard ring头尾是超出参考层的距离；负的值代表当前层被参考层包围的距离；
2、Enclosure值可正可负，正的值代表当前层被参考层包围距离；负的值代表当前层超出参考层的距离；
注意：Enclosure负值可以很大，但正值需小于参考层一半的宽度；
请参照如下距离示意图（见图2）；
图1
图2
（2）Subrectangle（见图1）；
1、Begin Offset和End Offset请见Enclosure Subpath中解释（见图2）；
2、Begin Segment Offset、End Segment Offset、Width、Length、Space请参照如下距离示意图（见图2）；
3、Separation和Justification请参照如下距离示意图（见图3、图4和图5）；
4、Gap项中distribute指孔间距自动平均排列 minimum指孔间距按最小DRC排列；
5、Connectivity项指连接关系，一般选None。
图1
图2
图3
图4
图5
—END—
